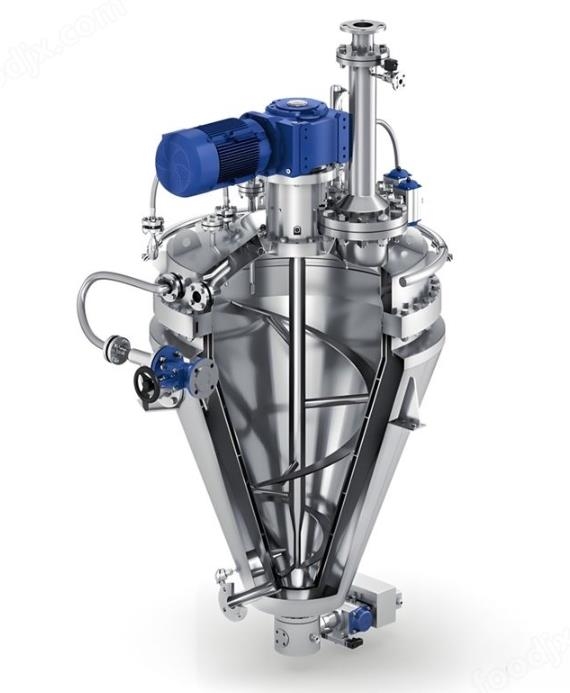

单锥螺带真空干燥机是一种集混合、干燥、破碎于一体的高效真空干燥设备，广泛应用于制药、化工、食品等行业中高粘度、热敏性或易结块物料的干燥处理。其独特的结构设计融合了锥形容器的几何优势与螺带搅拌功能，通过真空环境降低沸点，实现温和高效的物料干燥。以下从核心组件解析其结构组成：
一、锥形筒体：物料承载与热传导核心
单锥螺带真空干燥机主体采用不锈钢锥形容器，锥底设计便于物料自动汇集并通过出料阀排出。内壁经过抛光处理，可减少高粘度物料的粘附。夹套结构包裹筒体外壁，通入蒸汽、导热油或循环热水实现间接加热，热量通过锥壁均匀传导至物料层。部分机型在锥体内壁增设导流板，引导物料形成轴向流动，提升混合均匀性。
二、螺带搅拌系统：强制混合与防结块设计
垂直安装于锥体中心的螺旋形搅拌桨叶（螺带）是设备的核心运动部件，通常采用双层反向缠绕结构（内螺带向上输送，外螺带向下推送）。搅拌轴通过减速电机驱动，转速可调范围为5~30rpm，既能破碎物料结块，又避免高速剪切导致热敏性成分失活。螺带与锥壁间隙控制在5~10mm，确保贴近壁面的物料也能被充分翻动。部分机型在螺带表面增加刮刀组件，用于清除结垢或粘性物料。
三、真空系统：低压环境构建模块
顶部设有真空接口，通过金属波纹管连接真空泵组，可将筒体内压力降至-0.095MPa以下，使物料水分在低温下沸腾汽化。真空管道配备冷凝器（可选配），用于回收有机溶剂或减少水蒸气对泵组的损害。系统集成真空压力传感器与爆破片，当压力异常时自动泄压保护。
四、进出料与密封组件
1.进料口：通常位于筒体顶部，配置快开式法兰盖，支持人工投料或管道输送；
2.出料阀：锥底设置气动或电动球阀/蝶阀，确保密闭出料并防止空气进入；
3.轴端密封：搅拌轴与筒体间采用双端面机械密封或填料密封，配合真空润滑系统，避免润滑油污染物料。
五、辅助系统
1.加热/冷却夹套：支持多种热媒切换，满足不同工艺需求；
2.温度监测：在筒体多个位置布置热电偶，实时反馈物料温度；
3.CIP清洗接口：顶部预留喷淋球安装位，便于在线清洗。
总结
单锥螺带真空干燥机通过锥形筒体、螺带搅拌、真空系统三大核心结构的协同作用，实现了低能耗、高效率与低污染的干燥目标。其模块化设计不仅便于维护，还能根据物料特性定制搅拌形式与加热方式，是复杂工况下干燥作业的理想选择。
